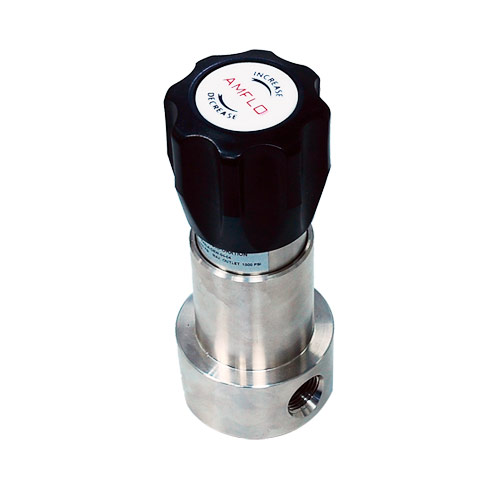

商品名称：R43不锈钢减压器
商品编号： 1-1-08 |
 |
|
| 商品描述： |
>> R43系列高压大流量减压器 |
R43系列减压器,活塞式减压结构,输出压力稳定,适用于纯净气体.标准气体.腐蚀性气体等高压大流量系统。 |
| ■ 设计特点 |
| ● 活塞式减压结构 ● 配置自排气功能 ●
提供低扭矩压力设定 ● 内设过滤网 ● 可采用面板或墙式安装 |
| ■ 适用范围 |
| ● 电厂冷却系统 ● 气体总线 ●
石油化学工业 ● 测试设备 |
| ■ 特性参数 |
● 最大输入压力：4500psig ●
输出压力：0~250,0~500,0~1000,0~1500 psig
●
安全测试压力：1.5倍的最大进气压力
● 适用温度：-40℉~+165℉(-40℃~+74℃) ●
泄漏率：泡沫测试 ● CV值：1.6 ● 重量：6.3kg |
| ■ 材质 |
系列 |
R43L |
R43B |
R43S |
母体 |
SS316L |
Brass
nickel plated |
SS304 |
上盖 |
300 Series stainless steel |
Brass nickel plated |
300
Series stainless steel |
垫片 |
PCTFE |
PCTFE |
PCTFE |
阀杆 |
SS316L |
SS316L |
SS316L |
O型圈 |
SS316L |
SS316L |
SS316L |
|
| ■ 流量曲线图 |
 |

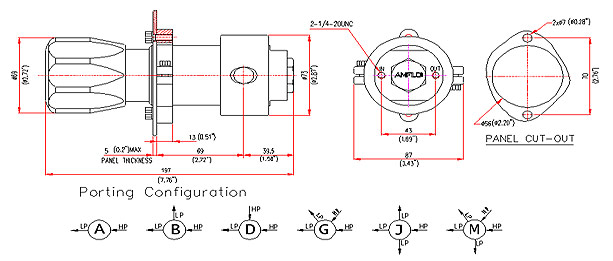

| ■ 安装尺寸图 |
 |
| ■ 订购指南 |
| EX:R43 |
L |
A |
B |
C |
G |
0 0 |
0 0 |
P |
| 系列号 |
母体材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
| R43 |
L：SS316L |
A |
D:3000psig |
G: 0-250psig |
G:附压力表 |
04：1/2" NPT（F） |
04：1/2" NPT（F） |
P:面板
式安装 |
|
B：Brass |
B |
F:500psig |
F: 0-500psig |
（MPa） |
05：1/2" NPT（M） |
05：1/2" NPT（M） |
R：安全阀 |
|
S：SS304 |
D |
|
E: 0-1500psig |
P:附压力表 |
06：3/4" NPT（F） |
06：3/4" NPT（F） |
|
|
|
G |
|
|
(psig/bar) |
13：1/2〃卡套接头 |
13：1/2〃卡套接头 |
|
|
|
J |
|
|
W:无压力表 |
14：3/4〃卡套接头 |
14：3/4〃卡套接头 |
|
|
|
M |
|
|
|
其它形式接头
可供选择 |
其它形式接头
可供选择 |
|
|
| |
|
|
|
