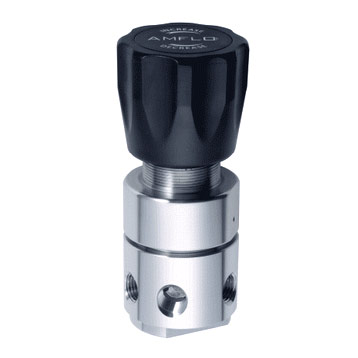

>> R41不锈钢减压器 |
| R41系列不锈钢减压器，采用活塞式减压结构，输出压力稳定，主要用于高输入压力要求，最大压力达6000
psig，适用于纯净气体、标准气体、腐蚀性气体等。 |
| ■ 设计特点 |
| ● 活塞式减压结构 ● 母体螺纹：1/4"
NPT（F） ● 内设过滤网 ● 可采用面板式或墙式安装 |
| ■ 适用范围 |
| ● 实验室 ● 气体分析测试 ● 流程控制
● 气体汇流排 ● 测试设备 |
| ■ 特性参数 |
● 最大输入压力：
3000，6000psig ●
输出压力：0~250,0~500,0~1500,0~3000psig
●
安全测试压力：1.5倍的最大进气压力 ● 适用温度：-10℉~+165℉(-23℃~+74℃)
● 泄漏率：泡沫测试 ● CV值：0.06 ● 重量：0.9kg |
| ■ 材质 |
系列 |
R41L |
R41B |
R41S |
母体 |
SS316L |
Brass nickel plated |
SS304 |
上盖 |
300 Series stainless steel |
Brass
nickel plated |
300
Series stainless steel |
垫片 |
PCTFE |
PCTFE |
PCTFE |
阀杆 |
SS316L |
SS316L |
SS316L |
膜片 |
SS316L |
SS316L |
Viton |
|

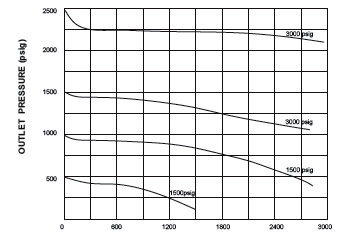

| ■ 流量曲线图 |
 |

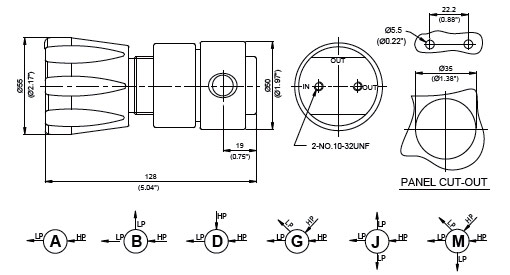

| ■ 安装尺寸图 |
 |
| ■ 订购指南 |
| EX:R41 |
L |
B |
B |
D |
G |
0 0 |
0 0 |
P |
| 系列号 |
母体材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
| R41 |
L：SS316L |
A |
B:6000psig |
D:0-3000psig |
G:附压力表 |
00：1/4
NPT（F） |
00：1/4
NPT（F） |
P:面板
式安装 |
|
B：Brass |
B |
D:3000psig |
E:0-1500psig |
（MPa） |
01：1/4
NPT（M） |
01：1/4
NPT（M） |
R：安全阀 |
|
S：SS304 |
D |
|
F:0-500psig |
P:附压力表 |
10：1/8〃卡套接头 |
10：1/8〃卡套接头 |
|
|
|
G |
|
G:0-250psig |
(psig/bar) |
11：1/4〃卡套接头 |
11：1/4〃卡套接头 |
|
|
|
J |
|
|
W:无压力表 |
12：3/8〃卡套接头 |
12：3/8〃卡套接头 |
|
|
|
M |
|
|
|
15：6mm
卡套接头 |
15：6mm
卡套接头 |
|
|
|
|
|
|
|
16：8mm
卡套接头 |
16：8mm
卡套接头 |
|
|
|
|
|
|
|
其它形式接头可供选择 |
其它形式接头可供选择 |
|
|
| |
