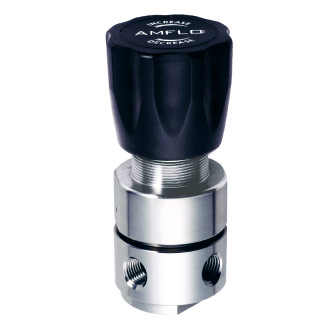

>> R11不锈钢减压器 |
| R11系列不锈钢减压器，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，适用于纯净气体、标准气体、腐蚀性气体等。 |
| ■ 设计特点 |
● 单级式减压结构 ●
母体与膜片采用硬密封形式 ● 母体螺纹：1/4" NPT(F)
● 内部结构易吹扫 ●
内设过滤网 ● 可采用面板或墙式安装 |
| ■ 适用范围 |
| ● 实验室 ● 气相色谱仪 ● 气体激光器 ●
气体汇流排 ● 石油化学工业 ● 测试设备 |
| ■ 特性参数 |
● 最大输入压力：
500，3000psig ●
输出压力：0~25,0~50,0~100,0~250,0~500psig
●
安全测试压力：1.5倍的最大进气压力 ● 适用温度：-40℉~+165℉(-40℃~+74℃) ●
泄漏率：2x10-8 atm cc/sec He
● CV值：0.08 ● 重量：
0.9kg |
| ■ 材质 |
系列 |
R11L |
R11B |
R11S |
母体 |
SS316L |
Brass nickel plated |
SS304 |
上盖 |
300
Series stainless steel |
Brass
nickel plated |
300
Series stainless steel |
垫片 |
PCTFE |
PCTFE |
PCTFE |
阀杆 |
SS316L |
SS316L |
SS316L |
膜片 |
SS316L |
SS316L |
SS316L |
|

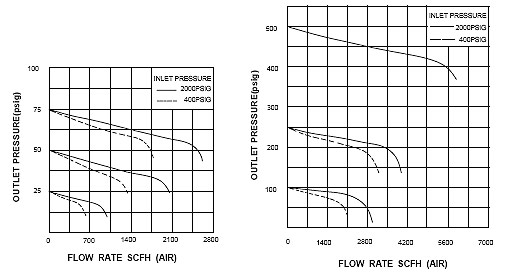

| ■ 流量曲线图 |
 |

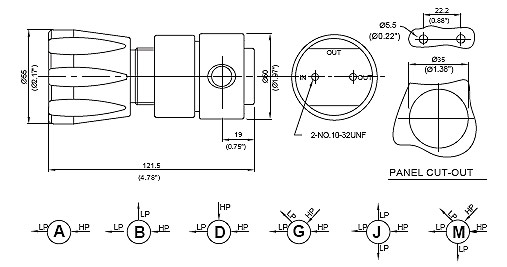

| ■ 安装尺寸图 |
 |
| ■ 订购指南 |
| EX:R11 |
L |
B |
D |
F |
G |
0 0 |
0 0 |
P |
| 系列号 |
母体材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
|
R11 |
L：SS316L |
A |
D:3000psig |
F: 0-500psig |
G:附压力表 |
00：1/4 NPT（F） |
00：1/4 NPT（F） |
P:面板
式安装 |
| |
B：Brass |
B |
F:500psig |
G：0-250psig |
（MPa） |
01：1/4 NPT（M） |
01：1/4 NPT（M） |
R：安全阀 |
| |
S：SS304 |
D |
|
I： 0-100psig |
P:附压力表 |
23：CGA330 |
10：1/8〃卡套接头 |
N：针阀 |
| |
|
G |
|
K：0-50psig |
(psig/bar) |
24：CGA350 |
11：1/4〃卡套接头 |
F：膜片阀 |
| |
|
J |
|
L：0-25psig |
W:无压力表 |
27：CGA580 |
12：3/8〃卡套接头 |
B: 底部
安裝面板 |
| |
|
M |
|
Q：30〃Hg Vac-30psig |
28：CGA660 |
15：6mm
卡套接头 |
|
| |
|
|
|
S：30〃Hg Vac-60psig |
30：CGA590 |
16：8mm
卡套接头 |
|
| |
|
|
|
T：30〃Hg Vac-100psig |
52：G5/8〃-RH（F） |
74：M8×mm卡套接头 |
|
| |
|
|
|
U：30〃Hg Vac-200psig |
63：W21.8-14RH(F) |
其它形式接头可供选择 |
|
| |
|
|
|
|
64:W21.8-14LH(F) |
|
|
| |
|
|
|
|
其它形式接头可供选择 |
|
|
|
