所属分类: 不锈钢汇流排 > Y210/Y220系列自动切换汇流排

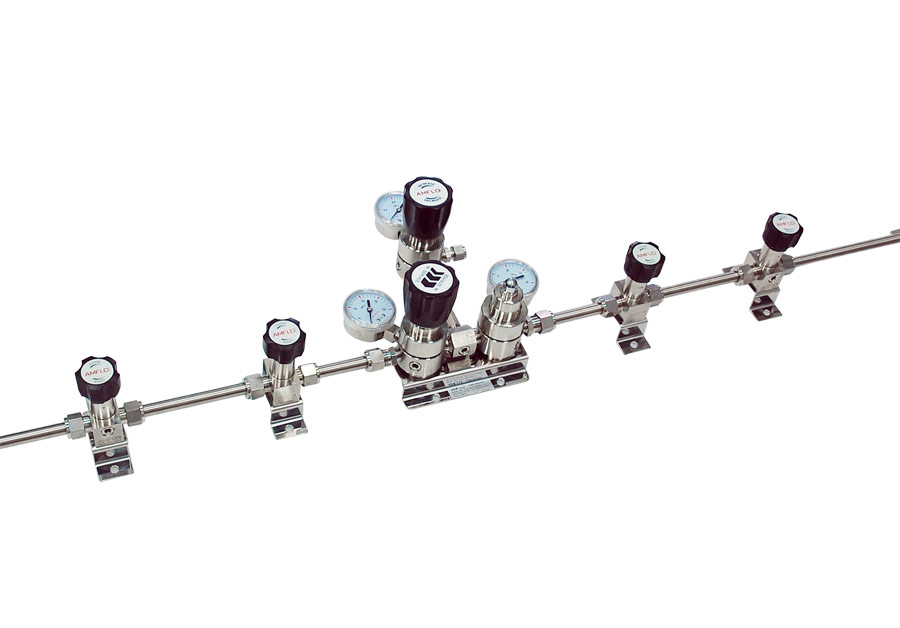

商品名称:Y210/Y220系列自动切换汇流排

商品编号: 5-1-03
商品描述:

>> Y210/Y220系列自动切换汇流排

自动切换汇流排由自动切换装置与汇流管组成,由两侧减压器输出压差实现自动切换,提供不间断供气。
Y210系列汇流排采用R1100系切换装置,适用于中小流量场合。
Y220系列汇流排采用R1200系切换装置,适用于中小流量场合。

■ 产品特点
● 配安全阀                   ● 金属导管进气口内置单向阀
● 两侧气瓶组轮流供气,缩短供气中断时间     ● 每侧一个主控膜片阀,方便气瓶组切换使用
● 减压器耐压测试和泄漏测试           ● 壁式安装
■ 技术参数
● 最大进气压力----------3000psig
● 工作温度-----------40~C-60~C
● 管路----------外径1/2"不锈钢无缝管(内外抛光,BA级别)
● 流量----------见流量曲线图量
● 减压器泄漏率----------2 x 10-8atm.cc/sec He
■ 材质
R1100减压器材质:
● 母体,膜片,过滤网----------316L
● 上盖----------304
● 阀座----------PCTFE
● 顶杆----------316L
● 弹簧----------316
R1200减压器材质:
● 母体,膜片,过滤网----------316L
● 上盖----------铜电镀
● 阀座----------PCTFE
● 顶杆----------316L
● 弹簧----------316
■ 选配件
● 膜片阀  ● 针阀  ● 过滤器  ● 回火防止器  ● 金属导管  ● 低压报警器
注:双瓶组切换系统进气端必须配单向阀,以免气瓶更换时,气体外溢。

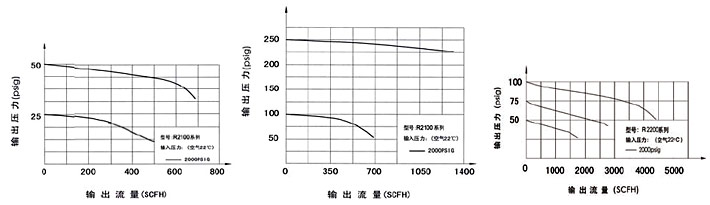

■ 流量特性曲线图

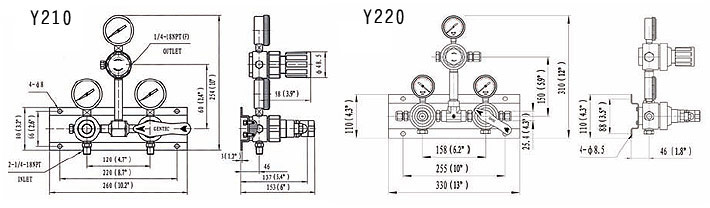

■ 安装尺寸图
■ 订购指南
EX: A 50   2 R 27 A 4
系列号 间距与布局 最大输出压力 减压器输出配置器 左侧钢瓶数 右侧钢瓶数 金属导管进气接头 金属导管 其它选项
Y210 A: 12"标准 50 psig D:膜片阀 指定 指定 23: CGA330 A*1 1.报警器
Y220 B: 12"特殊 100 psig N:针 阀 >1 >1 24: CGA350 B*2 2.本安型报警器型
    150 psig
(仅Y210可选)
空:不带以上元素     25: CGA510 C*3 3.回火防止器
    200 psig
(仅Y210可选)
      26: CGA540   4.过滤器
            27: CGA580   空:不带上述
元件可选多项
            28: CGA660
