所属分类: 不锈钢汇流排 > Y150/Y160系列双侧式汇流排

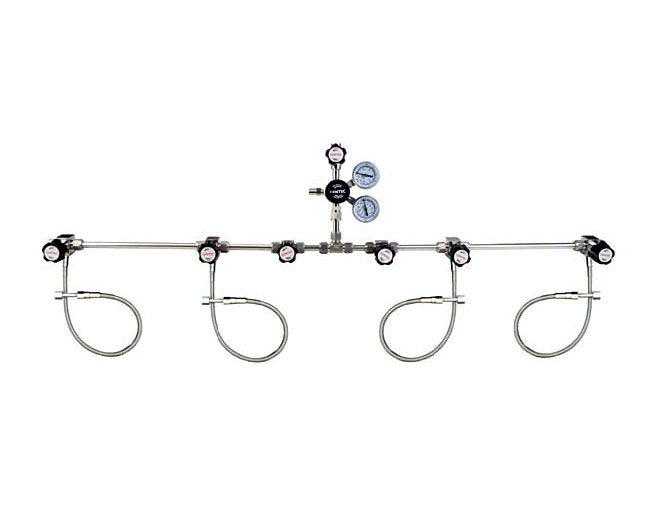

商品名称:Y150/Y160系列双侧式汇流排

商品编号: 5-1-02
商品描述:

>> Y150/Y160系列双侧式汇流排

双侧式汇流排由两组气瓶供气,一侧气瓶用尽,需手动切换到另一组气瓶,切换期间会出现供气中断现象。Y150系列汇流排由R11减压器调压,适用于中小流量场合。
Y160系列汇流排由R12系列减压器调压,适用于中大流量场合。
■ 产品特点
● R11或R12系列减压器           ● 配安全阀      ● 金属导管进气口内置单向阀
● 两组气瓶轮流供气,缩短供气中断时间   ● 每侧一个主控制膜片阀,方便气瓶组切换使用
● 减压器耐压测试和汇漏测试        ● 壁式安装
■ 技术参数
● 最大进气压力----------3000psig
● 工作温度-----------40℃-60℃
● 管路-----------1,2"不锈钢无缝管(内外抛光,BA级别)
● 流量-----------见流量曲线图量
● 减压器泄漏率-----------2x10-8atm.cc/sec He
■ 材质
R11减压器材质:
● 母体,膜片,过滤网-----------316L
● 上盖-----------304
● 阀座-----------PCTFE
● 顶杆-----------316L
● 弹簧-----------316
R12减压器材质:
● 母体,膜片,过滤网-----------316L
● 上盖-----------铜电镀
● 阀座-----------PCTFE
● 顶杆-----------316L
● 弹簧-----------316
■ 选配件
● 膜片阀  ● 针阀  ● 过滤器  ● 回火防止器  ● 金属导管  ● 低压报警器

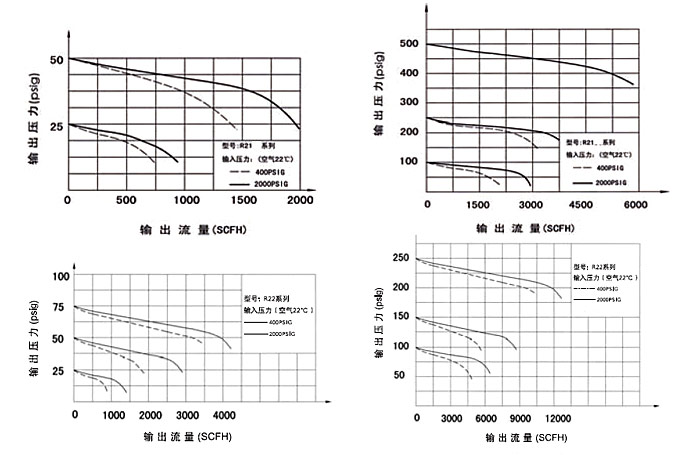

■ 流量特性曲线图

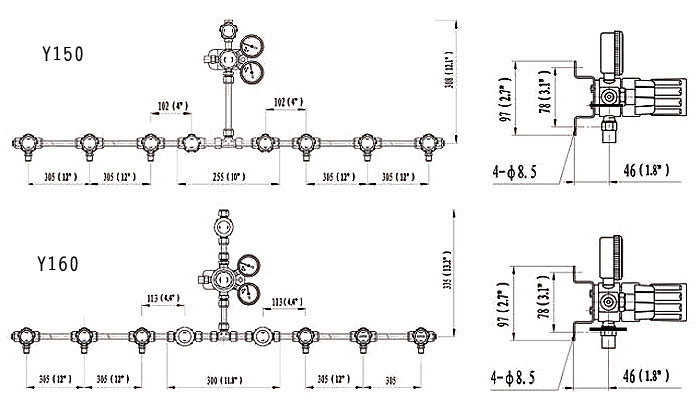

■ 安装尺寸图
■ 订购指南
EX: A 50   2 R 27 A 4
系列号 间距与布局 最大输出压力 减压器输出配置器 左侧钢瓶数 右侧钢瓶数 金属导管进气接头 金属导管 其它选项
Y150 A: 12"标准 50 psig D:膜片阀 指定 指定 23: CGA330 A*1 1.报警器
Y160 B: 12"特殊 100 psig N:针 阀     24: CGA350 B*2 2.本安型报警器型
    250 psig 空:不带以上元素     25: CGA510 C*3 3.回火防止器
    500 psig
(仅Y150可选)
      26: CGA540   4.过滤器
            27: CGA580   空:不带上述
元件可选多项
            28: CGA660
